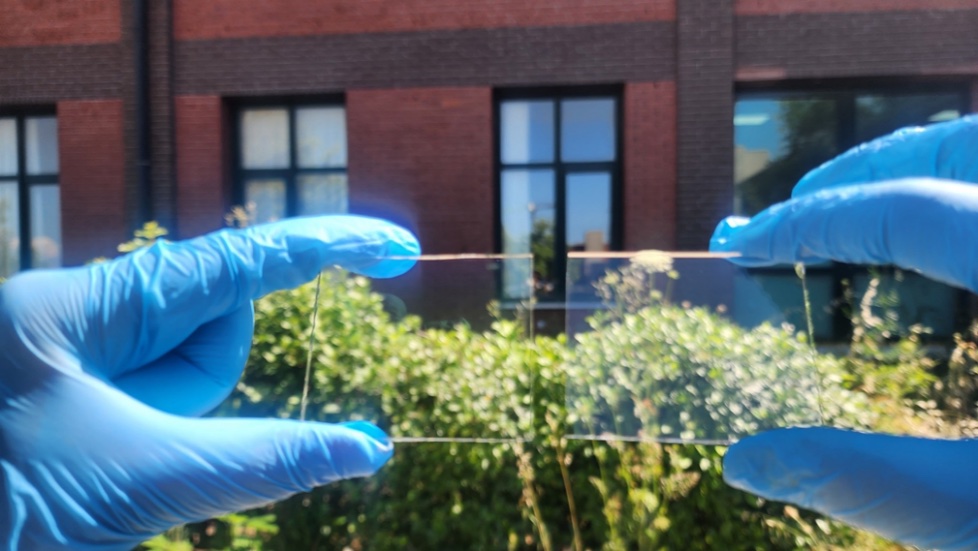

Çift Taraflı Optik İyileştirme
Camın ön ve arka yüzeyine uygulanan AR kaplama, her iki yüzeyde oluşan yansıma kayıplarını azaltarak optik verimi artırır.
AR
Çok Katmanlı Yansıma Önleyici (Antireflektif-AR) Kaplamalar
Teknolojiye Genel Bakış
Yüksek optik geçirgenlik, düşük yansıma ve çok katmanlı optik tasarımı bir araya getiren antireflektif kaplamalar, TEKNOMA’nın ince film mühendisliği ve hassas kaplama üretim tecrübesiyle geliştirilmektedir. Çift taraflı AR kaplama teknolojisi, optik cam yüzeylerde oluşan yansıma kayıplarını azaltmak ve ışık geçirgenliğini artırmak amacıyla camın hem ön hem de arka yüzeyine uygulanmaktadır.
Yüksek vakum tabanlı ince film kaplama teknolojilerinden mıknatıssal saçtırma ve iyon demeti saçtırma ile üretilen bu kaplamalar; Schott Borofloat 33 (BS) cam, soda-kireç camı (SLG), kuvars, BK7 optik cam vb. yüzeyler üzerine yüksek homojenlikte uygulanabilmektedir.
Çok katmanlı kaplama mimarisi sayesinde yüzey yansımaları azaltılarak hedef dalga boyu aralığında yüksek optik performans elde edilmektedir.
Neden TEKNOMA Çift Taraflı Yansıma Önleyici Kaplamalar?
Yüksek Işık Geçirgenliği
Çok katmanlı ince film yapısı, hedef dalga boyu aralığında ışık geçirgenliğini artırırken yüzey yansımalarını minimum seviyeye indirir.
Uygulamaya Özel Tasarım
Katman yapısı ve kaplama kalınlıkları; altlık türü, hedef dalga boyu ve uygulama gereksinimlerine göre özel olarak optimize edilebilir.
Kaplamasız ve Çift Taraflı AR Kaplamalı BS Camların Optik Performans Karşılaştırması
Çift taraflı AR kaplamanın optik performansa etkisi, kaplamasız ve AR kaplamalı BS cam numunelerinin geçirgenlik ve yansıma değerleri karşılaştırılarak değerlendirilmiştir.
Kaplamasız BS camda %92.12 olarak ölçülen ortalama geçirgenlik değerinin, çift taraflı AR kaplama uygulanmasının ardından %96.98’e yükseldiği belirlenmiştir. Yansıma değerinin ise %8.53’ten %2.46’ya düşürüldüğü görülmüştür.
Elde edilen sonuçlar, çift taraflı AR kaplamanın yüzey yansımalarını önemli ölçüde azalttığını ve ışık geçirgenliğini artırdığını ortaya koymuştur.
Tablo 1. Kaplamalı ve kaplamasız Schott Borofloat 33 (BS) camın optik performans sonuçları.
| Numune | Cam kalınlığı | Ortalama geçirgenlik (%) (400–700 nm) | Ortalama yansıma (%) (400–700 nm) | 550 nm’de geçirgenlik (%T) | 550 nm’de yansıma (%R) |
|---|---|---|---|---|---|
| Kaplamasız Cam | 3.3 mm | 92.12 | 8.53 | 92.25 | 8.42 |
| AR Kaplamalı Cam | 3.3 mm | 96.98 | 2.46 | 96.97 | 2.72 |
Işık Yolunun Şematik Gösterimi
Kaplamasız cam
- Geçen ışık
- %92.12
- Yansıyan ışık
- %8.53
Çift taraflı AR kaplamalı cam
- Geçen ışık
- %96.98
- Yansıyan ışık
- %2.46
Çift taraflı AR kaplamanın yüzey yansımalarını azaltarak ışık geçirgenliğini artırmasının şematik gösterimi. Kaplamasız cam (sol), çift taraflı AR kaplamalı cam (sağ).
Uygulama Alanları
Optik Cam ve Pencereler
Yansıma kayıplarının azaltılması ve yüksek ışık geçirgenliği gerektiren optik pencere, görüntüleme ve aydınlatma uygulamaları.
Kamera ve Sensör Koruma Camları
Kamera, görüntü sensörü ve optik algılayıcıların önünde kullanılan koruyucu camlarda yansımanın azaltılması ve görüntü kalitesinin korunması.
Fotovoltaik (PV) Modül Kapak Camları
PV modül ön camındaki yansımaların azaltılarak güneş ışınımının fotovoltaik hücrelere daha yüksek oranda ulaştırılması.
Endüstriyel Optik Yüzeyler
Endüstriyel kamera, optik ölçüm ve üretim izleme sistemlerinde kullanılan koruyucu cam ve optik pencerelerde yansıma kayıpları azaltılarak görüntü kalitesi ve ölçüm doğruluğunun artırılması.
Üretim ve Karakterizasyon Süreci
- Hedef dalga boyu ve uygulama ihtiyacına göre çok katmanlı AR tasarımının belirlenmesi
- Altlık yüzeyinin temizlenmesi ve kaplama için hazırlanması
- Ön yüzeye çok katmanlı AR kaplama uygulanması
- Arka yüzeye çok katmanlı AR kaplama uygulanması
- Kaplama kalınlıklarının kontrol edilmesi ve toplam ön/arka kalınlıkların doğrulanması
- UV-Vis bölgesinde geçirgenlik ve yansıma ölçümlerinin alınması
- Kaplamasız ve kaplamalı numunelerin karşılaştırmalı optik performansının değerlendirilmesi
Uygulamanıza Özel AR Kaplama Geliştirelim
Optik cam, borosilikat cam, fotovoltaik modül camları, kamera koruma camı ve sensör pencereleri gibi farklı altlıklar için hedef dalga boyuna uygun çok katmanlı AR kaplama tasarımı ve üretimi gerçekleştirmekteyiz.
Uygulamanıza özel AR kaplama çözümleri ve üretimi hakkında detaylı bilgi almak için bizimle iletişime geçebilirsiniz.
